Identifizierung von Verunreinigungen
Question
Kleine Fehler können bei Hochspannungskabeln zu großen Problemen führen. Eine Beschädigung des Isoliermantels oder das Vorhandensein einer Verunreinigung kann beim Einschalten der Spannung zu einem Durchschlag führen. Das Kabel ist dann unbrauchbar und muss ausgetauscht werden, was zu erheblichen Unannehmlichkeiten führt. Diese Art von Defekt, die bei Hochspannungskabeln besonders empfindlich ist, betrifft auch Stromkabel für Mittel- und Niederspannungen.

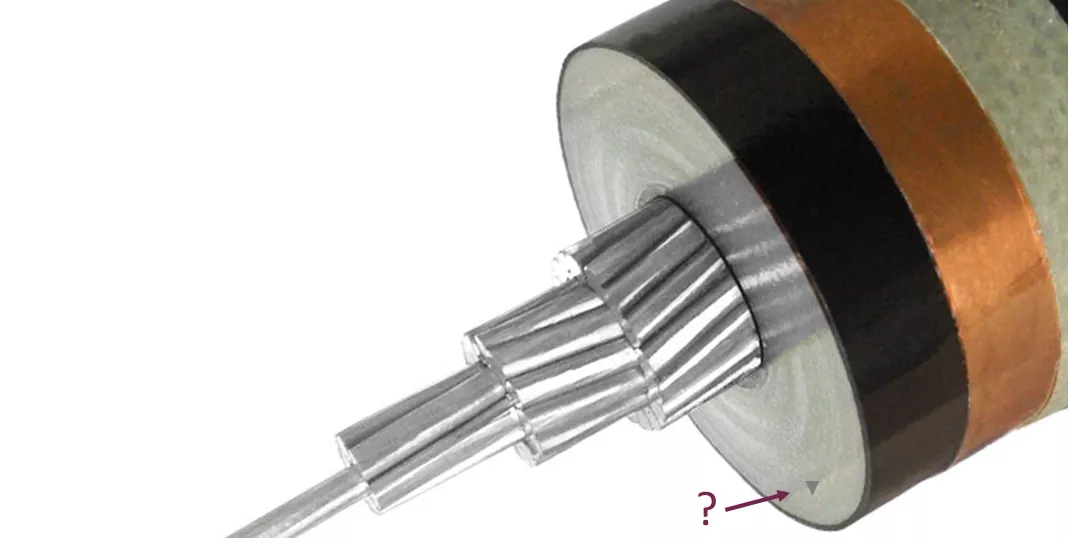

In diesem Fall geht es darum, die Ursache für eine Verunreinigung im Inneren des weißen Isoliermantels zu ermitteln.
Expertise
Materia Nova verfügt über große Erfahrung in der Mikroskopie, was eine bessere Visualisierung von Defekten und Verunreinigungen ermöglicht.
Die genaue Identifizierung dieser organischen Verunreinigung erfolgte mithilfe der Infrarotspektroskopie (FTIR).
Lösung
In diesem Fall wurde die Verunreinigung zunächst mittels Rasterelektronenmikroskopie (REM) analysiert. Der mit dem REM gekoppelte EDX-Detektor zeigt, dass dieser Einschluss, der hauptsächlich aus Kohlenstoff besteht, wahrscheinlich organischen Ursprungs ist, was uns dazu veranlasste, eine Analyse mittels Infrarotspektroskopie durchzuführen.

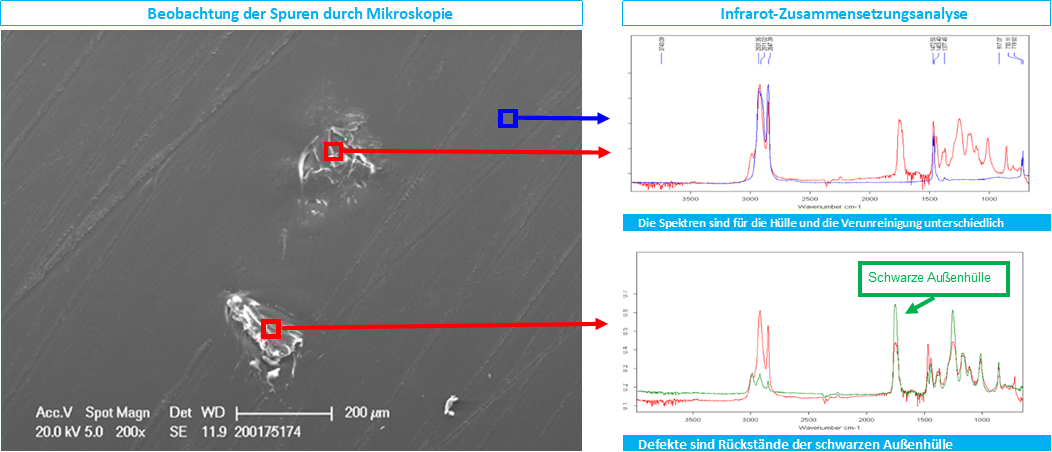

Die in der weißen Isolierhülle beobachteten Verunreinigungen weisen ein anderes Infrarotspektrum auf als die weiße Isolierhülle selbst. Die Untersuchung der Spektren deutet darauf hin, dass die Verunreinigungen aus Polyurethan bestehen.
Die Verunreinigungen haben die gleiche Infrarotsignatur wie der schwarze Außenmantel, was darauf schließen lässt, dass es zu einer Verunreinigung des weißen Isoliermantels mit Rückständen des schwarzen Polyurethan-Außenmantels gekommen ist.
Mithilfe der Rasterelektronenmikroskopie (REM), die mit der FTIR-Spektroskopie gekoppelt war, konnte die Zusammensetzung dieser Verunreinigung eindeutig identifiziert werden.
